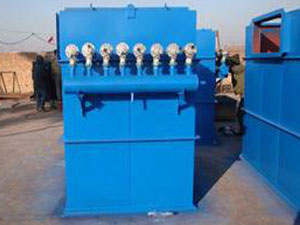

  UF-(STD、FM、FB)型系列单机袋式除尘器
UF-(STD、FM、FB)型系列单机袋式除尘器 UF-(STD、FM、FB)型系列单机袋式除尘器概述: 单机袋式除尘器(Un1-Filter)系引进美国富乐(Fuller)公司,具有新世纪技术水平的小型袋式收尘器。这种小型......
TAG: 除尘器 |
UF-(STD、FM、FB)型系列单机袋式除尘器
UF-(STD、FM、FB)型系列单机袋式除尘器概述:
  单机袋式除尘器(Un1-Filter)系引进美国富乐(Fuller)公司,具有新世纪技术水平的小型袋式收尘器。这种小型单机袋式收尘器与国内其他单机相比,经济实用、结构简单紧凑、安装容易、维护方便(内滤式),主要用于各种库顶,库底、仓顶及各种输送设备等排放扬尘点的收尘,在多机组合时,又可用小型磨机,破碎机等连续工作线上作为收尘设备。该机组采用涤纶编制布制组合袋(Polyester Wouen),入口温度<120℃,在入口浓度100g/Nm3出口排放浓度<100mg/Nm3,如有特殊用途的地方,也可提供不锈钢制成铝制结构,耐腐蚀耐温滤料的单机袋式收尘器。
  UF-(STD、FM、FB)型系列单机袋式除尘器的构造:

序号

名称

序号

名称

1

风机

7

滤袋套箍

2

风机配用电机

8

出风管

3

摇动轴

9

摇动电机

4

滤袋

10

曲杆

5

壳体

11

摇动连杆

6

检修门

12

下花板


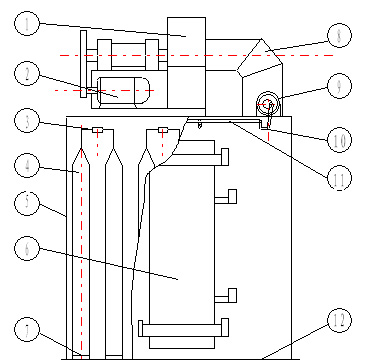

基本结构由图1所示,它主要由以下部分组成:
  (1)箱体:包括⑤壳体④滤袋⑥检修门⑦滤袋套箍,花板,箱体设计耐压2500Pa;
  (2)出风系统包括:①风机②风机配用电机及传动;
  (3)摇动机构包括:⑨摇动用减速电机⑩曲杆,摇动连杆③摇动轴(或称滤袋悬挂轴);
  (4)进气和排灰部分:可分为三种,如图2所示,①UF(FM)型如图所示,下部为敞开式,清灰时粉尘直接从花板卸出进入库、仓等。花板法兰直接座在库、仓排气口,排气直接通过花板孔,进入滤袋。②UF(STD)可下接灰斗,主要用库底及输送设备的扬尘点。③UF(FB)型带有储灰箱,主要用于浓度不高的通风口气体净化。
  UF-(STD、FM、FB)型系列单机袋式除尘器工作原理:

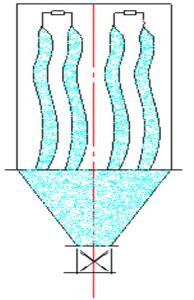

  含尘气体由进气口进入灰斗或储灰箱,通过花板孔或直接通过花板孔三种方式进入滤袋。如图2a、b、c所示,含尘气体透过滤袋变为净气,进入箱体,再经箱体上部排气口,由风机排走。粉尘积附在滤袋的内,且不断增加,使袋收尘器的阻力不断上升。当阻力上升到1500—2000Pa时为了使袋收尘器继续工作,需定期清除滤袋上的粉尘。具体清灰时,首先关闭顶上风机,摇动电机上偏心作用,带动连杆,使摇动轴左右来回转动,滤袋就呈波纹状态,使粉尘掉下,卸出。清灰状态如图3所示。

待清灰完既停止抖动后,重新启动风机,使收尘器重新开始工作,上述动作是通过控制仪来自动控制完成的。再运行中如果发现排气口有大量粉尘逸出。即可能有破袋,需既是更换。由于箱体内是透过滤袋的干净气体,人们检查换袋时可打开检修门直接进入室内。
  UF-(STD、FM、FB)型系列单机袋式除尘器型号图号对照表:



新 型 号

合肥水泥研究设计院

天津水泥工业设计研究院

原型号

图号

原型号

图号

2 #单机

UF(STD)2

UF(FM)2

UF(FB)2

UFS2

UFF2

UFB2

HYC0101

HYC0102

HYC0103

SSUF2(STD)

SSUF2(FM)

SSUF2(FB)

YC30002C

YC30002A

YC30002B

3 #单机

UF(STD)3

UF(FM)3

UF(FB)3

UFS3

UFF3

UFB3

HYC0104

HYC0105

HYC0106

SSUF3(STD)

SSUF3(FM)

SSUF3(FB)

YC30003C

YC30003A

YC30003B

4 #单机

UF(STD)4

UF(FM)4

UF(FB)4

UFS4

UFF4

UFB4

HYC0107

HYC0108

HYC0109

SSUF4(STD)

SSUF4(FM)

SSUF4(FB)

YC30004C

YC30004A

YC30004B

5 #单机

UF(STD)5

UF(FM)5

UFS5

UFF5

HYC0110

HYC0111

SSUF5(STD)

SSUF5(FM)

YC3005C

YC3005A

6 #单机

UF(STD)6

UF(FM)6

UFS6

UFF6

HYC0112

HYC0113

SSUF6(STD)

SSUF6(FM)

YC3006C

YC3006A

7 #单机

UF(STD)7

UF(FM)7

UFS7

UFF7

HYC0114

HYC0115

SSUF7(FSTD)

SSUF7(FM)

YC3007C

YC3007A
